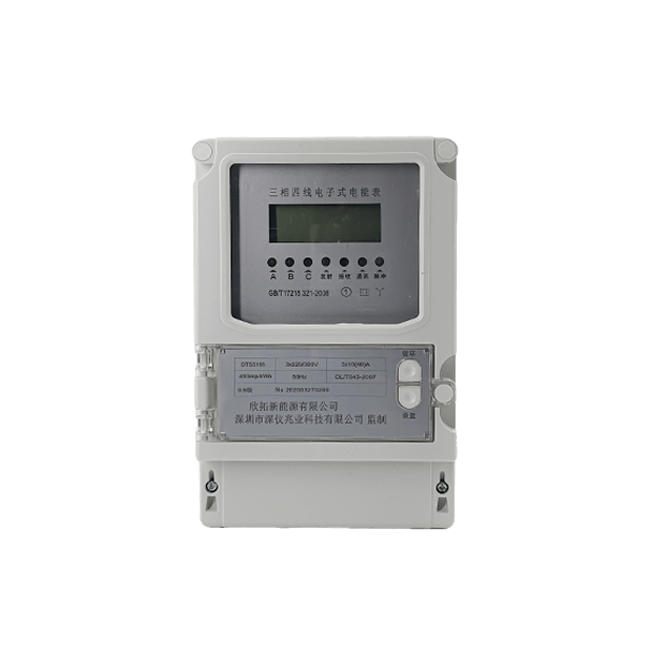

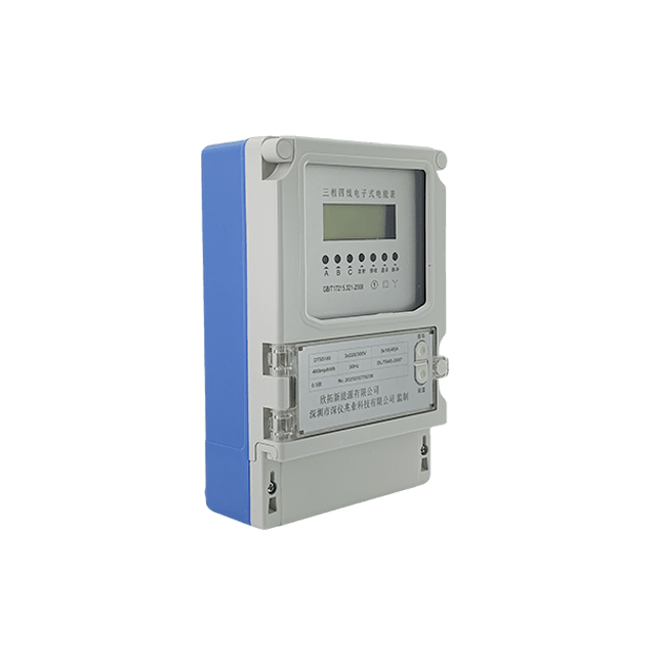

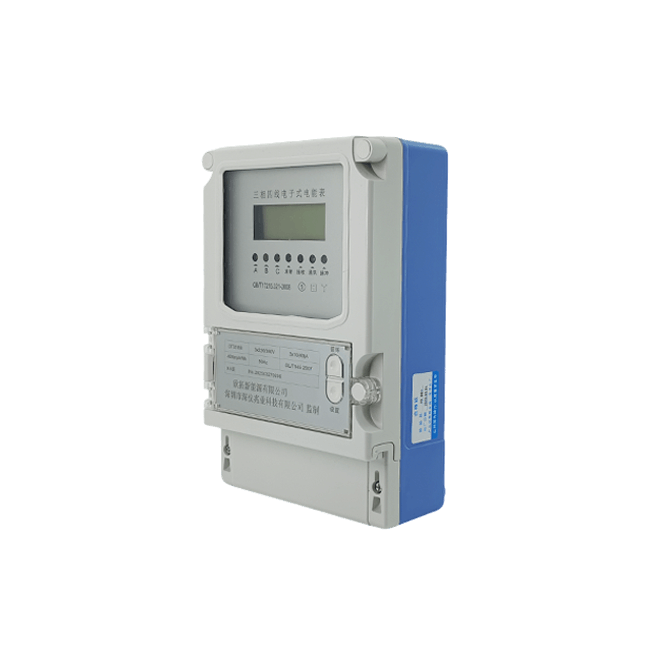

三相电子式电能表
三相电子式电能表，使用在供电部门、工厂、企业、商业、农业的动力、照明设备的有功电能计量，该表采用进口专用大规模集成电路，16位A/D转换、数字乘法器、数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的新型电能仪表。用于计量频率为50Hz的交流三相有功电能,并电量采用液晶显示，读数直观便于抄表,本仪表可扩展红外和RS485通讯功能，为三相电能测量提供先进、可靠的计量工具。
![[list:title]](/template/heng-tech/img/zixun.png "[list:title]")
立即咨询产品详情
主要功能：
电能计量功能：有功电能计量。三相电源供电，一相或两相断电，计量准确度不受影响。
输出接口：带光耦隔离有功无源脉冲输出接口。
缺相指示功能：用三个发光管来指示是否缺相，三个发光管分别代表A、B、C三相，某相缺相时，相应指示灯不亮。
通讯功能：具有红外线和RS485通讯接口，方便用户通过通讯接口抄读电量数据，方便可靠。
产品规格：
| 产品型号 | 额定电压 | 电流规格 | 等级精度 |
| 三相电能表 | 3X100VAC 3X380VAC | 3X1.5(6)A | 1.0级或2.0级 |
| 3X5(20)A | |||
| 3X10(40)A | |||
3X57.7/100VAC 3X220/380VAC | 3X15(60)A | ||
| 3X20(80)A | |||
| 3X30(100)A |
技术参数：
| 基本误差（ 平衡负载基本误差极限） | ||||
| 电流值 | 功率因数COSФ | 误差（%） | ||
| 直接接入仪表 | 经互感器仪表 | 1.0级 | 2.0级 | |
| 0.05Ib≤I<0.1Ib | 0.02In≤I<0.05In | 1.0 | ±1.5 | ±2.5 |
| 0. 1lb≤I<Imax | 0. 1ln≤I<Imax | 1.0 | ±1.0 | ±2.0 |
| 0. 1Ib≤I<0.2Ib | 0.05In≤I＜0.1In | 0.5L | ±1.5 | ±2.5 |
| 0.8C | ±1.5 | - | ||
| 0.2Ib≤I≤Imax | 0.1In≤I≤Imax | 0.5L | ±1.0 | ±2.5 |
| 0.8C | ±1.0 | - | ||
| 项目 | 技术指标 | ||
| 起动电流 | ≤0.004Ib（1.0级）、≤0.005Ib（2.0级） | ||
| 潜动 | 电压线路加1.15Un,当电流回路无电流时，电能表输出的脉冲不多于1个 | ||
| 工作电压 | 正常工作电压：0.9Un～1.1Un 极限工作电压：0.7Un～1.15Un | ||
| 功耗 | 电压回路功率消耗≤2.0W、10VA。 电流回路功率消耗≤4VA | ||
| 液晶显示 | 7位数字，可设置为6位整数、1位小数 | ||
| 工作正常温度 | -10℃～+45℃ | ||
| 工作极限温度 | -25℃～+55℃ | ||
| 存贮和运输温度 | -25℃～+70℃ | ||
| 相对湿度 | 年平均≤75% | ||
| 外形尺寸(长x宽x高) | 228x145x72mm |
