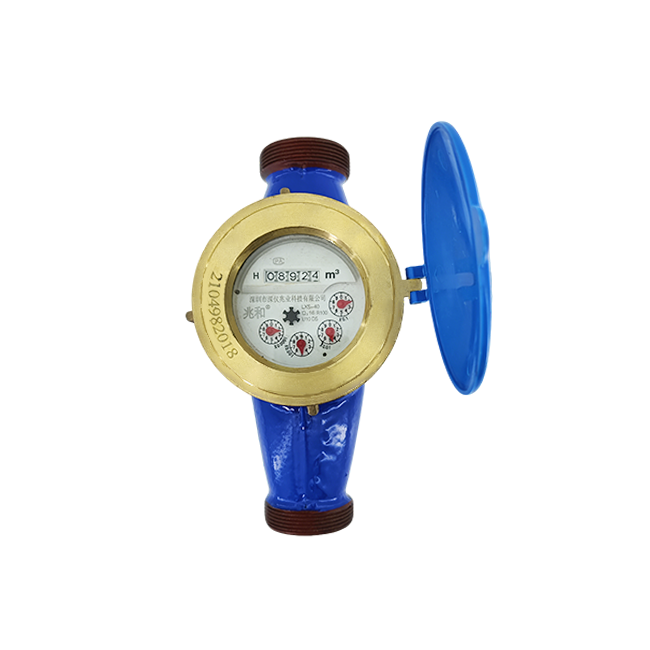

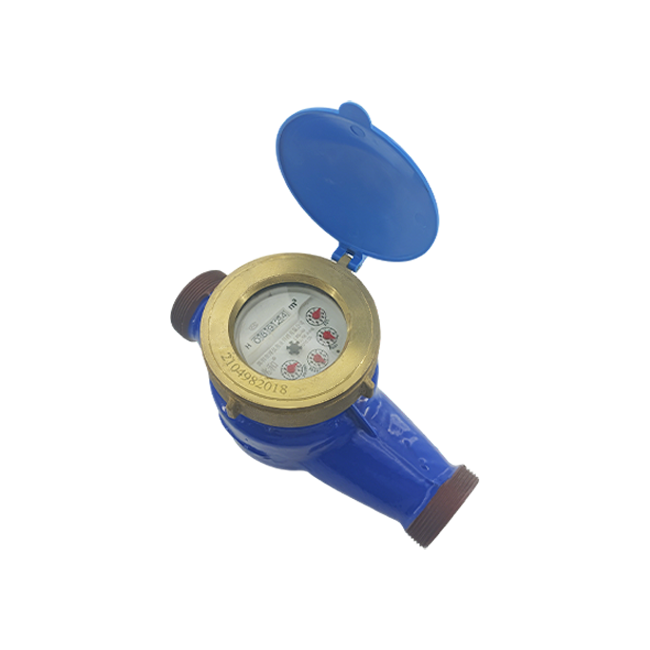

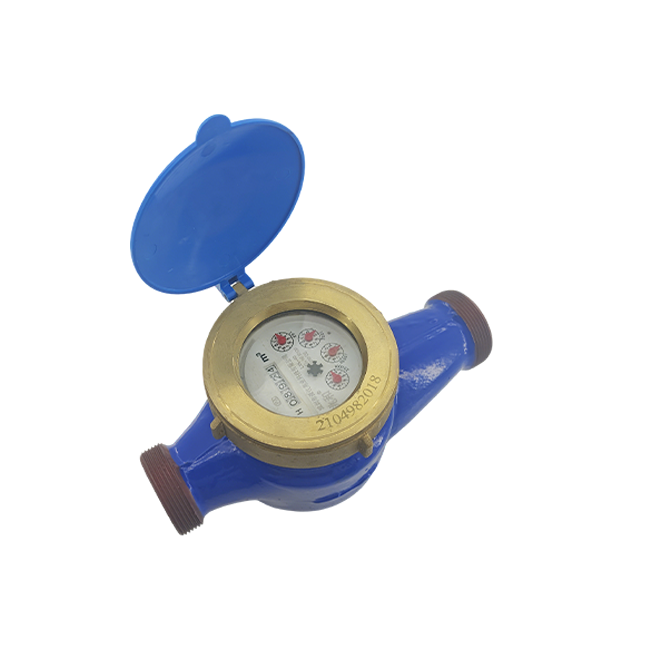

大口径旋翼式机械水表
采用传统旋翼式机械水表结构，依靠水流推动计量腔内旋翼转动，经齿轮传动使计数装置累加，精准计量流经管道的水体积总量。
口径:DN40-200
![[list:title]](/template/heng-tech/img/zixun.png "[list:title]")
立即咨询产品详情
主要功能特点：
工艺成熟可靠，性能稳定优异，水表灵敏度高。
全国统一机芯尺寸设计，通用性与互换性强。
半液封水表的计数字轮采用特殊液体封装工艺，能够长期保持度盘清晰。
技术指标：
基表参数：符合GB/T778-2018
| 项目 | 单位 | 参数 | |||||
| 公称口径 (DN) | mm | 40 | 50 | 80 | 100 | 150 | 200 |
| 过载流量 (Q4) | m3/h | 20 | 31.25 | 78.75 | 125 | 312.5 | 500 |
| 常用流量 (Q3) | m3/h | 16 | 25 | 63 | 100 | 250 | 400 |
| 分界流量 (Q2) | m3/h | 0.32 | 0.5 | 1.26 | 2.0 | 5.0 | 8.0 |
| 最小流量 (Q1) | m3/h | 0.2 | 0.3125 | 0.7875 | 1.25 | 3.125 | 5.0 |
| Q3/Q1 | ≥80 | ||||||
| 压力损失等级 | △P63 | ||||||
| 水压 | ≤1MPa | ||||||
| 安装环境 | B类 | ||||||
| 电磁环境 | E1 | ||||||
| 温度等级 | T30(冷水), T90 (热水) | ||||||
| 环境相对湿度 | ≤95% | ||||||
安装尺寸：
| 公称口径 (DN) | mm | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 长度 (L) | mm | 200 | 200 | 200 | 225 | 250 | 250 | 300 | 350 |
| 高度 (H) | mm | 206 | 210 | 218 | 280 | 290 | 310 | 320 | 364 |
| 法兰外径 (D) | mm | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| 单边螺栓孔数 -孔直径(pc) | mm | 4-Φ19 | 8-Φ19 | 8-Φ23 | 8/12-Φ23 | ||||
