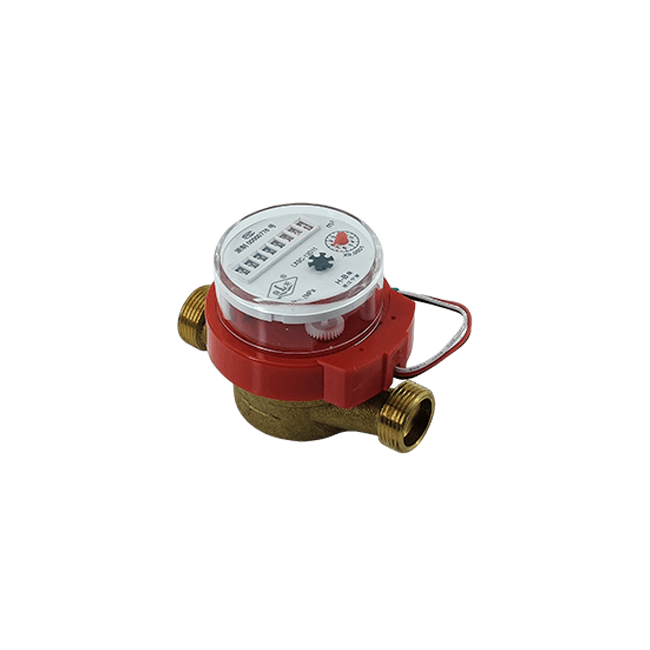

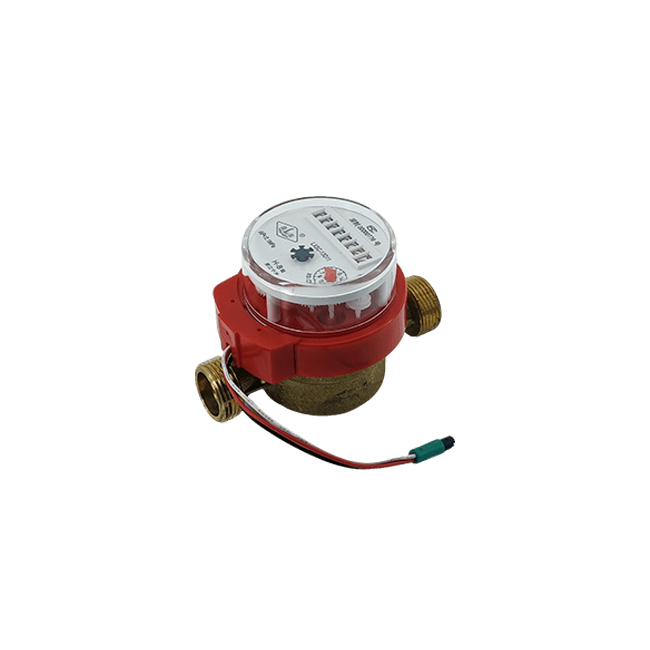

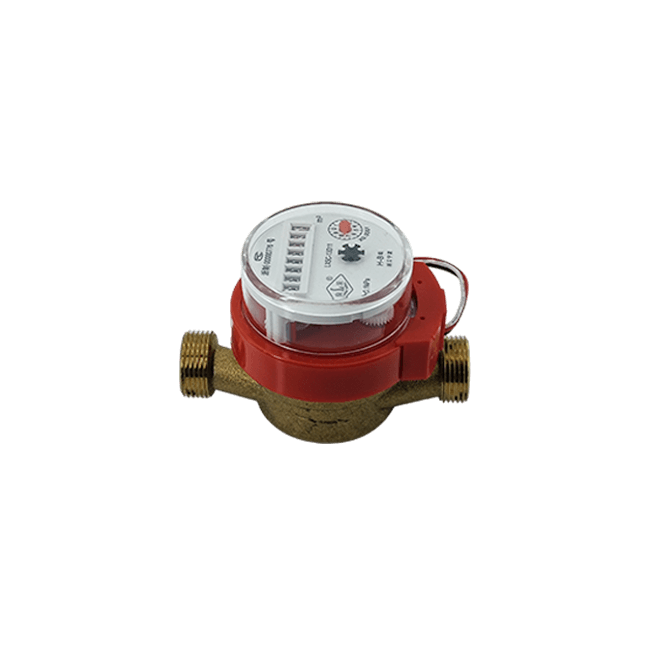

旋翼单流热水表
旋翼单流热水表采用传统旋翼式机械水表结构，依靠水流推动计量腔内旋翼转动，经齿轮传动使计数装置累加，精准计量流经管道的热水体积总量。
口径:DN-15、DN-20、DN-25
![[list:title]](/template/heng-tech/img/zixun.png "[list:title]")
立即咨询产品详情
主要功能特点：
工艺成熟可靠，性能稳定优异，水表灵敏度高。
全国统一机芯尺寸设计，通用性与互换性强。
半液封水表的计数字轮采用特殊液体封装工艺，能够长期保持度盘清晰。
技术指标：
基表参数：符合GB/T778-2018
| 项目 | 单位 | 参数 | ||||||||
| 公称口径 (DN) | mm | 15 | 20 | 25 | 40 | 50 | 80 | 100 | 150 | 200 |
| 过载流量 (Q4) | m3/h | 3.125 | 5 | 7.875 | 20 | 31.25 | 78.75 | 125 | 312.5 | 500 |
| 常用流量 (Q3) | m3/h | 2.5 | 4 | 6.3 | 16 | 25 | 63 | 100 | 250 | 400 |
| 分界流量 (Q2) | m3/h | 0.04 | 0.064 | 0.1008 | 0.32 | 0.5 | 1.26 | 2.0 | 5.0 | 8.0 |
| 最小流量 (Q1) | m3/h | 0.025 | 0.04 | 0.063 | 0.2 | 0.3125 | 0.7875 | 1.25 | 3.125 | 5.0 |
| Q3/Q1 | ≥100 | ≥80 | ||||||||
| 压力损失等级 | △P63 | |||||||||
| 水压 | ≤1MPa | |||||||||
| 安装环境 | B类 | |||||||||
| 电磁环境 | E1 | |||||||||
| 温度等级 | T90 (热水) | |||||||||
| 环境相对湿度 | ≤95% | |||||||||
安装尺寸：
| 公称口径 DN(mm) | 结构 | 长度 L1(mm) | 宽度 W(mm) | 高度 H(mm) | 连接螺纹 R | |
| H1 | H2 | |||||
| 15 | 旋翼式 | 165 | 88 | 185 | 120 | G3/4B |
| 20 | 旋翼式 | 195 | 88 | 185 | 120 | G1B |
| 25 | 旋翼式 | 225 | 88 | 185 | 120 | G1 1/4B |
