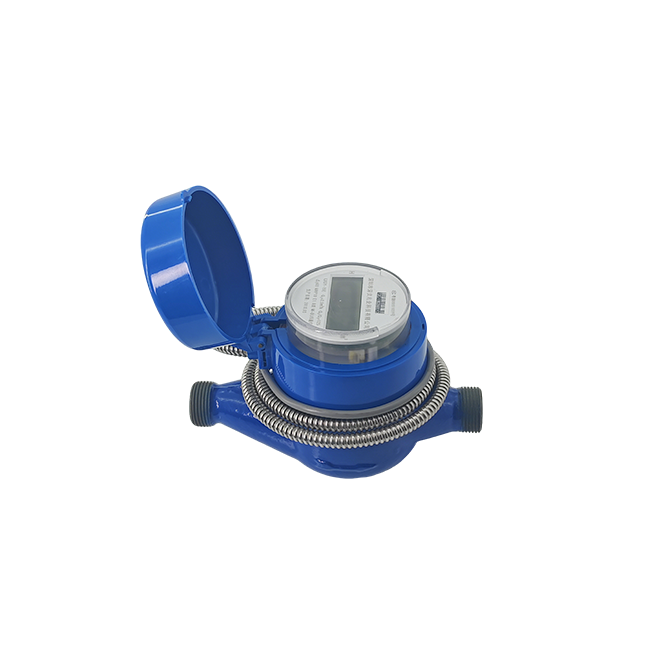

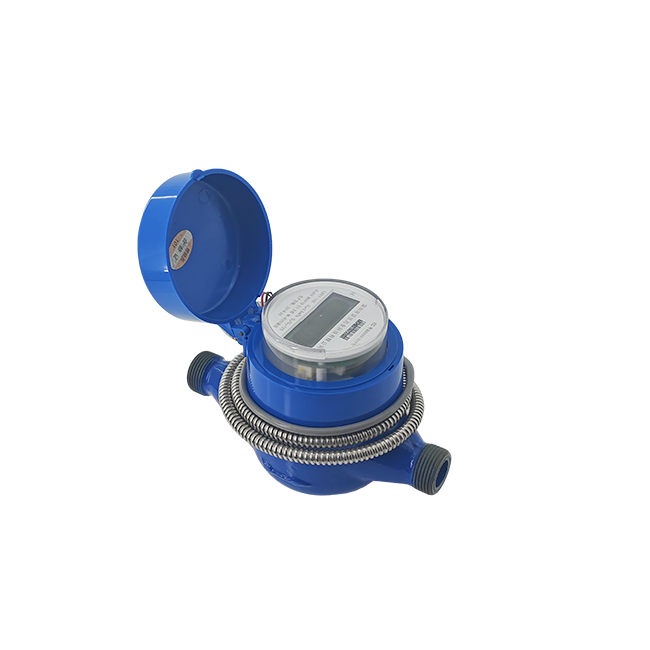

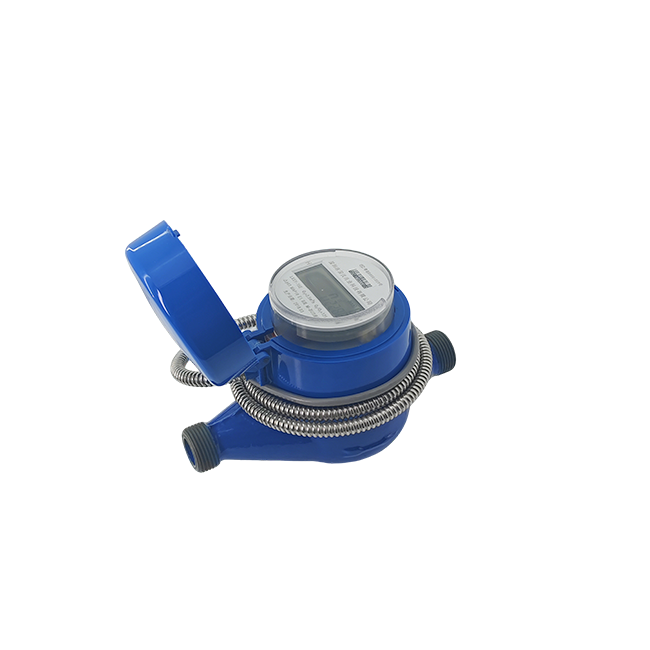

全电子远传水表
电子智能远传水表采用 AMR 低功耗处理器，非接触多相异性磁阻传感器，采用叶轮旋转角度计量技术计算用量，无机械计数器的电子远传水表，具有计量精度高，始动流量小、量程宽等优点，采用智能化电子曲线补偿技术，缩短校表时间。
口径:DN15-40
通讯方式: M-Bus、RS-485
![[list:title]](/template/heng-tech/img/zixun.png "[list:title]")
立即咨询产品详情
主要功能特点：
采样叶轮旋转角度计量技术计算用量，无需计数器组件，直接采样；
叶轮旋转角度计算用，计量精度高，始动流量低；
支持正/反向流量计量；
宽量程计量：5位整数+5位小数显示；
LCD中文/英文液晶显示累计用量、报警信息等；
大容量存储芯片，12个月的月冻结数据、30天日冻结数据和当前累计用量；
超低功耗的电路设计，电池寿命≥7年；
磁干扰预警，当受外界磁场干扰时，LCD显示“干扰”；
电池欠压预警；
数据断电保护功能；
计量与传输独立供电，总线断电不影响正常计量。
技术指标：
基表参数：符合GB/T778-2018
| 项目 | 单位 | 参数 | ||||
| 公称口径 (DN) | m3/h | 15 | 20 | 25 | 32 | 40 |
| 过载流量 (Q4) | m3/h | 3.125 | 5 | 7.875 | 12.5 | 20 |
| 常用流量 (Q3) | m3/h | 2.5 | 4 | 6.3 | 10 | 16 |
| 分界流量 (Q2) | L/h | 50 | 80 | 80 | 200 | 320 |
| 40 | 64 | 64 | 160 | 256 | ||
| 32 | 51.2 | 51.2 | 128 | 205 | ||
| 25 | 40 | 40 | 100 | 160 | ||
| 最小流量 (Q1) | L/h | 31.25 | 50 | 50 | 125 | 200 |
| 25 | 40 | 40 | 100 | 160 | ||
| 20 | 32 | 32 | 80 | 128 | ||
| 15.625 | 25 | 25 | 62.5 | 100 | ||
| Q3/Q1 | 80 | 80 | 80 | 80 | 80 | |
| 100 | 100 | 100 | 100 | 100 | ||
| 125 | 125 | 125 | 125 | 125 | ||
| 160 | 160 | 160 | 160 | 160 | ||
| 量程比 | R200/R160/R125/R100/R80 | |||||
| 总线工作电压 | MBUS接口:36V RS485接口:12V | |||||
| 防护等级 | IP68 | |||||
| 存储环境 | 温度：-25℃～+55℃；湿度：0～93%±3%RH | |||||
| 工作温度 | -5℃～+55℃ | |||||
| 电流 | 电池静态电流≤8uA； 总线静态电流≤2mA、总线工作电流≤20 mA | |||||
电子模块参数
| 电池类型： | 松下 锂锰电池3V |
| 电磁兼容（EMC）： | 静电防护等级：接触≥±6kV、空气≥±8kV； 浪涌防护等级：±2kV; 快速瞬变脉冲群：±2kV |
| 规 格： | DN15-40 |
| 通讯接口： | M-Bus或RS-485 |
| 通讯速率： | 2400bps |
| 通信协议： | DL/T645-1997、DL/T645-2007、CJ/T188-2004、MODBUS |
安装尺寸：
| 公称口径 DN(MM) | 长度 L1(MM) | 宽度 W(MM) | 高度 H(MM) | 螺纹 G | 连接螺纹 R |
| 15 | 165 | 96 | 120 | G3/4B | R1/2 |
| 20 | 195 | 96 | 120 | G1B | R3/4 |
| 25 | 225 | 104 | 127 | G1 1/4B | R1 |
| 32 | 230 | 104 | 117 | G1 1/4B | R1 1/4 |
